Cara Instalasi Box Panel Otomatis Pompa Air

Sebelum melakukan pemasangan, pastikan sumber listrik dalam keadaan mati untuk menghindari risiko sengatan listrik.

Perhatian

Pasang box panel di tempat yang aman dan jauh dari jangkauan anak-anak.
Gunakan kabel NYMHY standar SNI ukuran 2 x 1,5 mm² atau sesuai kebutuhan daya pompa.
Pastikan semua terminal kabel terpasang dengan kuat dan tidak kendor.
Setelah instalasi selesai, aktifkan panel dengan menaikkan tuas MCB ke posisi ON.

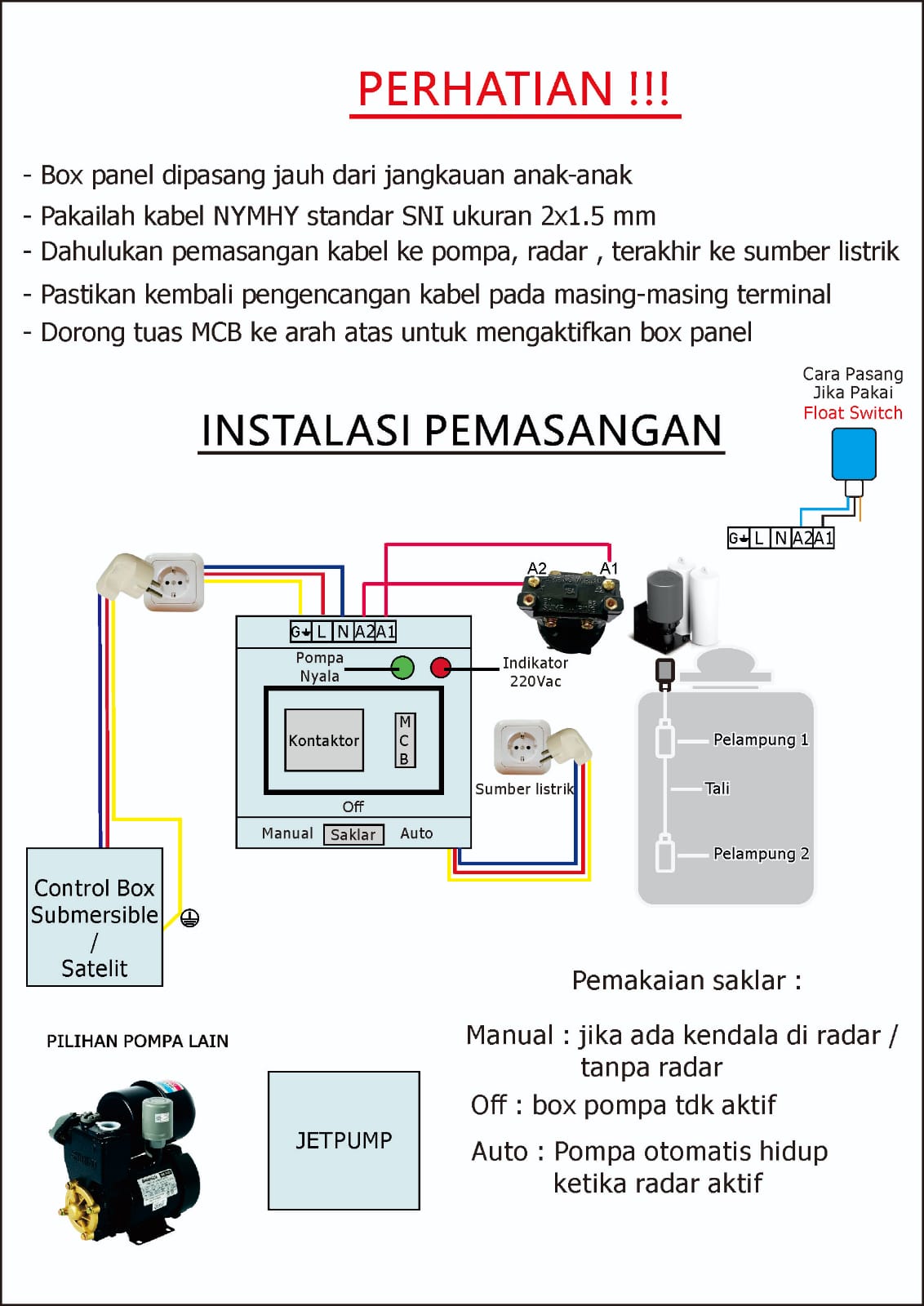

Langkah-Langkah Instalasi

1. Hubungkan Kabel Pompa ke Panel

Sambungkan kabel dari pompa air ke terminal output panel yang telah disediakan.

Urutan pemasangan yang disarankan:

Kabel pompa
Kabel radar / float switch
Kabel sumber listrik

2. Hubungkan Float Switch (Radar Air)

Apabila menggunakan float switch atau radar pelampung:

Sambungkan kabel float switch ke terminal A1 dan A2 pada panel.
Tidak ada polaritas khusus, kedua kabel dapat dipasang pada terminal A1 dan A2.

Float switch berfungsi sebagai sensor ketinggian air yang akan menghidupkan dan mematikan pompa secara otomatis.

3. Hubungkan Sumber Listrik

Sambungkan sumber listrik PLN 220V ke terminal:

L = Fasa (Line)
N = Netral
G = Ground (Pembumian)

Pastikan grounding terpasang dengan baik untuk keamanan instalasi.

4. Periksa Kembali Semua Sambungan

Sebelum menyalakan panel:

Periksa kekencangan semua baut terminal.
Pastikan tidak ada kabel yang terkelupas atau menyentuh terminal lain.
Pastikan float switch bergerak bebas tanpa terhalang.

Pengaturan Saklar Panel

Mode Manual

Digunakan saat:

Float switch/radar mengalami gangguan.
Ingin menjalankan pompa secara langsung tanpa sensor otomatis.

Pada mode ini pompa akan bekerja selama saklar berada pada posisi Manual.

Mode Off

Panel dan pompa dalam kondisi tidak aktif.
Digunakan saat perawatan atau ketika pompa tidak digunakan.

Mode Auto

Pompa bekerja secara otomatis mengikuti sinyal dari float switch/radar.
Saat pelampung mencapai level yang ditentukan, pompa akan menyala atau mati secara otomatis.

Cara Kerja Float Switch

Float switch menggunakan dua pelampung yang dihubungkan oleh tali:

Pelampung bawah sebagai batas minimum air.
Pelampung atas sebagai batas maksimum air.

Ketika ketinggian air berubah, float switch akan memberikan sinyal ke panel untuk menghidupkan atau mematikan pompa secara otomatis sehingga ketinggian air tetap terjaga.

Indikator Panel

Lampu Hijau : Panel aktif / pompa siap bekerja.
Lampu Merah : Pompa sedang beroperasi.

Dengan pemasangan yang benar, sistem akan bekerja otomatis untuk menjaga ketersediaan air tanpa perlu menyalakan atau mematikan pompa secara manual.
